Подробная информация о продукте:
|
| ядр: | Пермаллой | Первичные затраты: | 5A |
|---|---|---|---|
| Сила выхода: | Минута 50MW | Напряжение тока: | 7VAC |
| Структура катушки: | Toroidal | Использование: | Защита, измерение |
| Высокий свет: | ядр пермаллоя 48mm,ядр пермаллоя 15mm,ядр трансформатора высокой проницаемости 48mm магнитное |
||

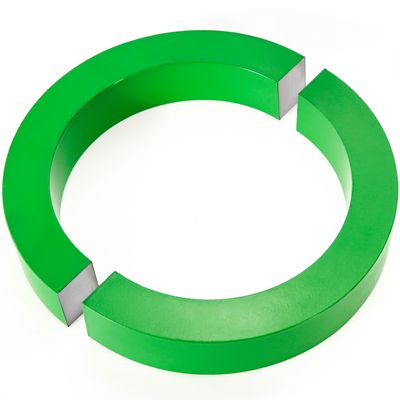

Высокий сплав Утюг-никеля ядра пермаллоя проницаемости для настоящего трансформатора
Пермаллой часто ссылается на сплавы утюг-никеля с содержанием никеля в границах 30 к 90%. Это очень широко используемый мягкий магнитный сплав. Через соотвествующую технологию, магнитные свойства можно эффектно контролировать, как начальная проницаемость превышая 105, максимальная проницаемость превышая 106, коэрцитивность как низко как ерстед 2 ‰, прямоугольный коэффициент близко к 1 или близко к 0, пермаллой с кристаллической структурой гранецентрированной кубической решетки имеет хорошую пластичность и может быть обработан в ленты 1μm ультратонкие и различные формы пользы. Обыкновенно используемые сплавы 1J50, 1J79, 1J85 и так далее. Индукция сатурации магнитная 1J50 немножко ниже чем эта из стали кремния, но своя магнитная проницаемость в десятки раз более высоко чем эта из стали кремния, и своя потеря утюга также 2 к 3 раза низкой чем эта из стали кремния. Она сделана в трансформатор с более высокой частотой (400~8000Hz), и течение нулевой нагрузки небольшое. Соответствующее для делать небольшой высокочастотный трансформатор под 100W. 1J79 имеет хорошее всестороннее представление и соответствующее для трансформаторов частоты коротковолнового диапазона и низшего напряжения, ядров переключателя предохранения от утечки, ядров индуктивности единого режима и ядров настоящего трансформатора. Начальная проницаемость 1J85 может достигнуть больше чем 100 тысяч 105, которое соответствующее для низкочастотных или высокочастотных трансформаторов входа и выхода, индукторов единого режима и высокоточных настоящих трансформаторов со слабыми сигналами.
Применение:
Они соответствующие для применения в слабом магнитном поле, могут быть использованы для изготовляя высокой чувствительности и небольшого трансформатора, усилителя низкой мощности магнитного, реле, головы прибора магнитный записывать, нул трансформаторов последовательности настоящих, конвертера силы, трансформатора точности настоящего, магнитного усилителя, трансформатора, дросселя, трансформатора ИМПа ульс, трансформатора ИМПа ульс полярности изменения, конвертера напряжения тока DC, магнитного модулятора/демодулятор, постоянн элемента индуктивности, униполярного трансформатора ИМПа ульс, магнитный защищать, и так далее.
Параметры
| Размер (mm) | Течение входного сигнала (a) | Сила выхода (mW) |
| 55*65*5 | 10 | минута 13mW |
| 55*75*10 | 5 | минута 38mW |
| 55*75*12 | 5 | минута 45mW |
| 48*68*15 | 5 | минута 50mW |
| 55*75*20 | 3 | минута 45mW |
параметр:
| РАЗМЕР | Течение входного сигнала | Коэффициент поворотов | Рабочая нагрузка | Напряжение тока | Сила выхода |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
