Подробная информация о продукте:
|
| Материал: | Пермаллой | Структура: | Toroidal ядр |
|---|---|---|---|
| Применение: | Защита, измерение | Имя: | ядр пермаллоя |
| Высокий свет: | мягкий трансформатор металлического стержня 13mW,трансформатор металлического стержня UL 10mm мягкий,Ядр трансформатора пермаллоя UL toroidal |
||

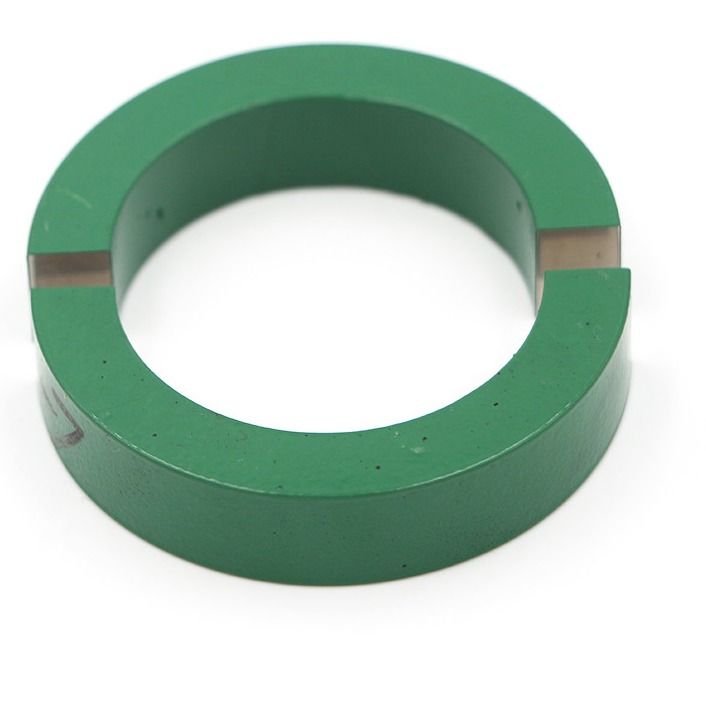

Сплав Утюг-никеля ядра пермаллоя для настоящего трансформатора
Пермаллой существенно сплав утюг-никеля (FeNi) с очень низкой коэрцитивностью, пока плотность Bs сатурации магнитная, проницаемость и температура Кюри совсем высоки, близко к чистому утюгу. пермаллой Мульти-элемента, начальная относительная проницаемость может достигнуть 30 000 к 80 000, но резистивность низка, около 10-7Ω-m, ее можно обрабатывать в очень тонкие куски, поэтому ее можно использовать до (20-30) частоты деятельности КГц. Тонкие полосы пермаллоя с толщиной 0.02mm обыкновенно использованы в отечественном инженерстве, и также тонкие полосы 0.005mm толстые. Однако, должный к изоляции поверхности тонкой полосы во время обматывая процесса магнитного ядра, свой заполняя фактор значительно уменьшен, так в проектировать редко пользу. Когда частота применения превысит 30kHz, должное к низкой резистивности пермаллоя, своя потеря увеличит значительно.
Параметры
| Размер (mm) | Течение входного сигнала (a) | Сила выхода (mW) |
| 55*65*5 | 10 | минута 13mW |
| 55*75*10 | 5 | минута 38mW |
| 55*75*12 | 5 | минута 45mW |
| 48*68*15 | 5 | минута 50mW |
| 55*75*20 | 3 | минута 45mW |
параметр:
| РАЗМЕР | Течение входного сигнала | Коэффициент поворотов | Рабочая нагрузка | Напряжение тока | Сила выхода |
| 55*65*5mm | 10A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
