Подробная информация о продукте:
|
| Materail: | Ni、 Zn、 Mn | Индуктивность: | МИНУТА 600uh |
|---|---|---|---|
| Сопротивление DC: | 30mΩ МАКС | Коэффициент поворота: | 13 |
| Напряжение тока: | 4000VAC | условие испытаний: | 1KHZ 0.1V |
| Высокий свет: | индуктор единого режима AC 4000V,Индуктор единого режима 1KHZ,Дроссель единого режима 1KHZ |
||

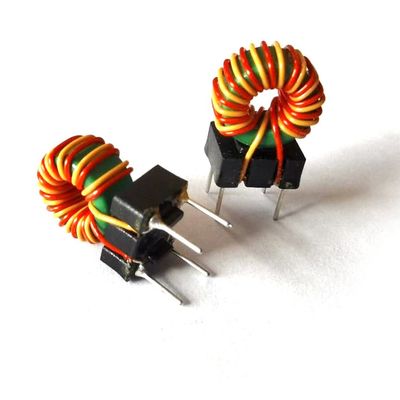

Индукторы единого режима фильтра для подавлять шум Emi радиотехнической аппаратуры
Оно принимает ядр феррита, двойные провода ранит параллельно. Низкий дифференциальный сигнал шума режима подавляет источник взаимодействия и труден для того чтобы деформировать в высокоскоростном сигнале. Хорошие противосредства подавления шума, подавление шума высокого единого режима и низкое дифференциальное подавление сигнала шума режима.
Дизайн фильтра единого режима относительно прост, включая конденсаторы единого режима, балун или индукторы единого режима. Конденсатор единого режима обходит течение единого режима 2 линий входного сигнала к земле. Индуктивность единого режима представляет симметричный сбалансированный импеданс, т.е., импеданс в линии электропередач и земная линия равны, и этот импеданс представляет характеристику полного сопротивления к шуму единого режима.
Применения
| НЕТ | Деталь | Штырь теста | Значение теста | Условие |
| 1 | Индуктивность |
4-1/3-2
|
МИНУТА 600uh
|
1KHZ 0.1V
|
| 2 | Напряжение тока |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | Сопротивление DC |
4-1=3-2
|
30mΩ МАКС
|
TH2511
|
Диаграмма
